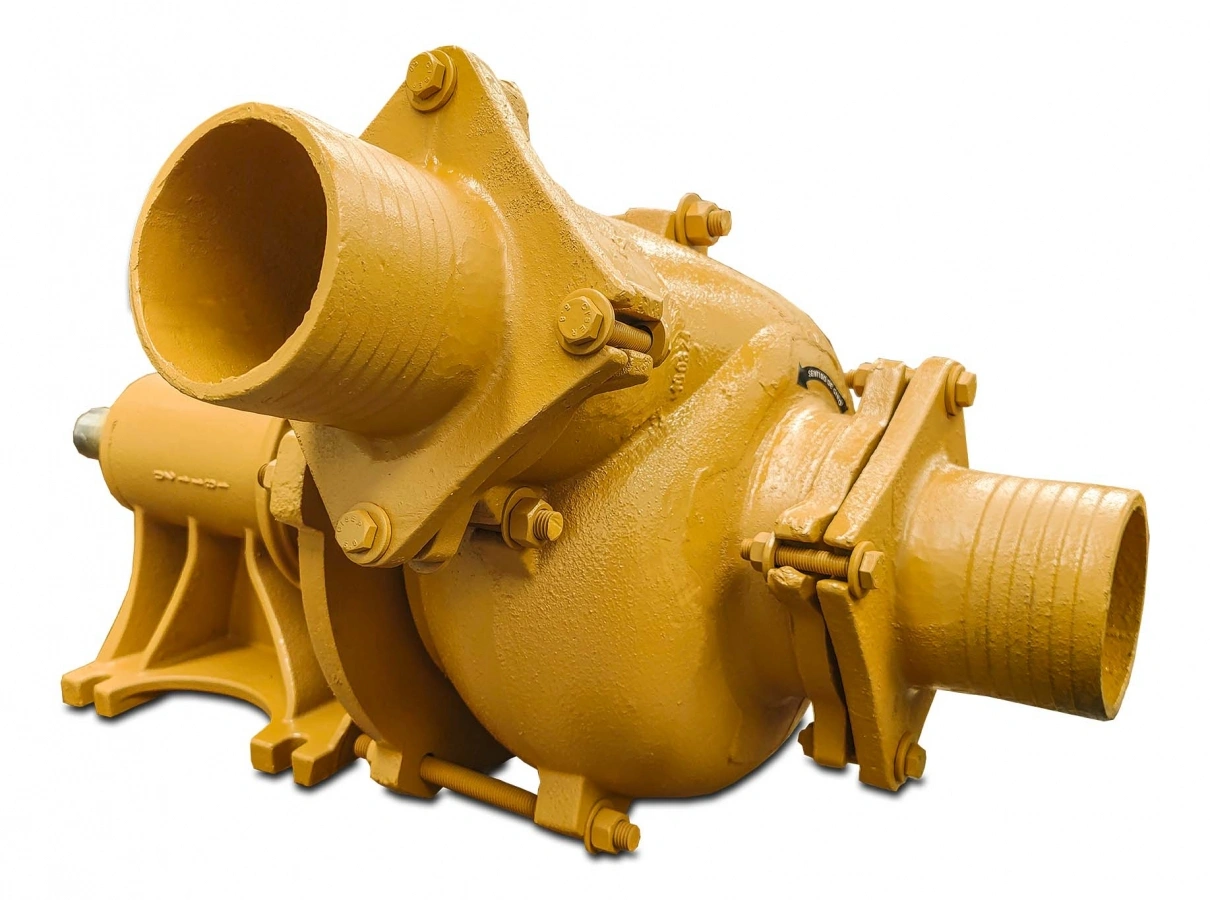

Bomba Draga 5" Bocal Parafusado

Bocais de Parafusar

Produtos Consagrados pelo Mercado

Bomba Draga de 5 polegadas com bocais parafusados, antigo modelo conhecido como "sem estrela".

Bomba draga com bocais de sucção e recalque de parafusar. Modelo já disponível há muitos anos no mercado que facilita algumas operações de manutenção interna da bomba, quando executando serviços em locais com muitos sólidos que podem ficar presos na linha e rotor.



R$ 2.690,00*

*O valor informado refere-se ao preço da bomba draga em ferro fundido, definido para pessoa física à vista, disponibilizado para retirada em nossa fábrica (sem frete incluso). Para negociações especiais, cotações de múltiplos produtos em um mesmo pedido que inclua frete, condições de pagamento diferenciadas ou exportações, é necessário contatar o departamento comercial para que receba as informações suplementares.

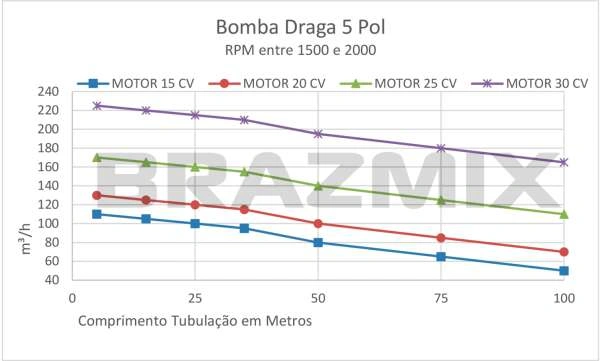

BOMBA DRAGA 5 POLEGADAS
ROTAÇÃO MOTOR POTÊNCIA DO MOTOR VAZÃO ALTURA SUCÇÃO ALTURA RECALQUE
1800 rpm 30 CV 225 m³/h 5 mts 15 mts
25 CV 147 m³/h 3 mts 16 mts
1500 rpm 25 CV 206 m³/h 4 mts 11 mts
15 CV 100 m³/h 4 mts 11 mts



Descrição técnica

Bomba Draga Brazmix Original. Ligas metálicas resistentes, produtos com garantia de qualidade.

Aplicação: Indicada para os mais diversos propósitos de movimentação de líquidos e sólidos em curtas, médias e longas distâncias. Bomba frequentemente utilizada para aplicações de irrigação, piscicultura, drenagem de dejetos animais, transporte de lodo/lama/areia para indústria e mineração. Suporta a movimentação na proporção de 70% de líquidos por 30% de sólidos durante sua operação.  Equipamento disponível em ligas metálicas diferentes (bojo/caracol/carcaça) para melhor adaptação ao material a ser dragado.

Ligas metálicas de ferro (amarela) são indicadas para movimentação de Lodo, Sedimentos Orgânicos, Lama, Pedriscos e Areia em baixa concentração. Ligas metálicas de aço (verde) são indicadas para movimentação de materiais diversos mas com maior resistência à Pedriscos, Seixo e Cascalho de pequena dimensão que promovem impacto. Ligas metálicas de níquel (preta) são indicadas para movimentação de materiais diversos mas com maior resistência à Areia e Resíduos Sedimentais que promovem abrasão.

Peso aproximado: Bomba 3" - 73kg /Bomba 4" - 76kg / Bomba 5½" - 140kg / Bomba 6½" - 184kg / Bomba 8" - 240kg. Peso pode variar de acordo com o modelo adquirido e liga metálica escolhida. Equipamentos possuem versões com bocais fixos, onde as mangueiras e mangotes são acoplados diretamente no bocal da carcaça e versões com bocais móveis de parafusar, onde as mangueiras e mangotes são acoplados em um bocal que posteriormente é parafusado no recalque/sucção da bomba. Nossas bombas draga não são alto escorvantes, por isso deve receber procedimento de escorva em todo o acionamento.  As partes que compõe esta bomba draga e estão montadas no conjunto são:
1- Carcaça/Caracol ou bojo 2- Rotor 3- Flange Aperta Gaxeta 4- Discos de Proteção de Cavalete e Rotor 5- Eixo 6- Rolamentos 7- Cavalete/mancal 8- Aneis de vedação 9- Gaxeta 10- Parafusos/Porcas/Arruelas Fixação.

A instalação de motorização e acoplamento para utilizar esta bomba fica sob responsabilidade do cliente que adquire, devendo o mesmo consultar as informações operacionais de rendimento (RPM, Vazão e Alturas Manométricas Totais) para garantir o funcionamento adequado do conjunto.


Projetos de uso específico para esta bomba podem requerer cálculos de rendimento suplementares para a aplicação proposta. Consulte um profissional capacitado para garantir que a bomba atenda à demanda requerida em seu projeto.
