Produtos/Bombas Draga/Bomba Draga 5" Bocal Fixo
Bomba Draga 5" Bocal Fixo
Bocal Fixo - Ferro, Aço ou Níquel
Resistência e alto desempenho
Bomba draga com bocais de sucção e recalque fixos que facilitam a instalação e manutenção de mangueiras e abraçadeiras.
R$ 3.115,00*
*O valor informado refere-se ao preço da bomba draga em ferro fundido, definido para pessoa física à vista, disponibilizado para retirada em nossa fábrica (sem frete incluso). Para negociações especiais, cotações de múltiplos produtos em um mesmo pedido que inclua frete, condições de pagamento diferenciadas ou exportações, é necessário contatar o departamento comercial para que receba as informações suplementares.

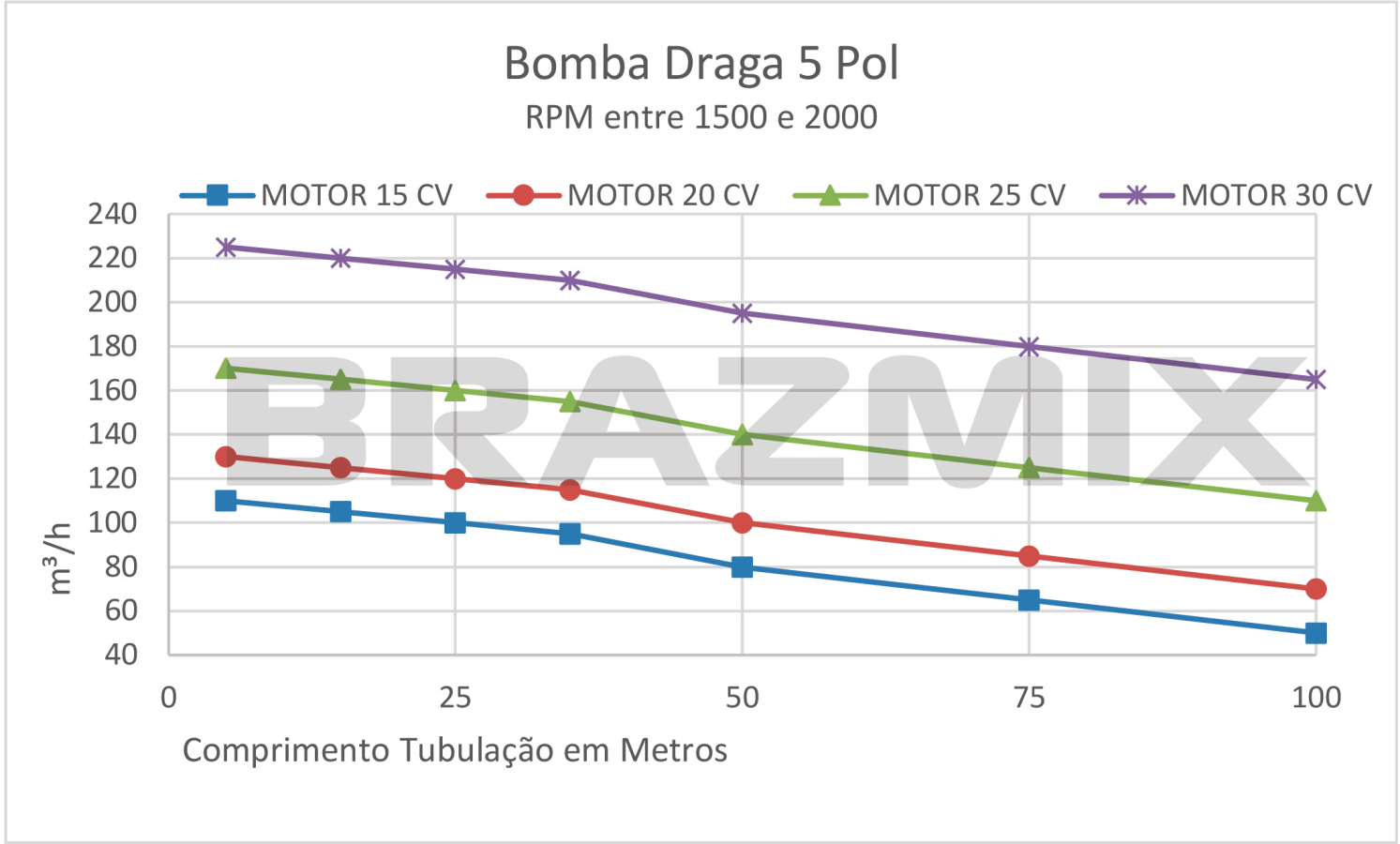

BOMBA DRAGA 5½ POLEGADAS | ||||
ROTAÇÃO MOTOR | POTÊNCIA DO MOTOR | VAZÃO | ALTURA SUCÇÃO | ALTURA RECALQUE |
1800 rpm | 30 CV | 225 m³/h | 5 mts | 15 mts |
25 CV | 147 m³/h | 3 mts | 16 mts | |
1500 rpm | 25 CV | 206 m³/h | 4 mts | 11 mts |
15 CV | 100 m³/h | 4 mts | 11 mts |
Dados referenciais de operação. Podem variar de acordo com o projeto proposto.
Descrição técnica
Bomba Draga Brazmix Original. Ligas metálicas resistentes, produtos com garantia de qualidade.
Aplicação: Indicada para os mais diversos propósitos de movimentação de líquidos e sólidos em curtas, médias e longas distâncias. Bomba frequentemente utilizada para aplicações de irrigação, piscicultura, drenagem de dejetos animais, transporte de lodo/lama/areia para indústria e mineração. Suporta a movimentação na proporção de 70% de líquidos por 30% de sólidos durante sua operação. Equipamento disponível em ligas metálicas diferentes (bojo/caracol/carcaça) para melhor adaptação ao material a ser dragado.
Ligas metálicas de ferro (amarela) são indicadas para movimentação de Lodo, Sedimentos Orgânicos, Lama, Pedriscos e Areia em baixa concentração. Ligas metálicas de aço (verde) são indicadas para movimentação de materiais diversos mas com maior resistência à Pedriscos, Seixo e Cascalho de pequena dimensão que promovem impacto. Ligas metálicas de níquel (preta) são indicadas para movimentação de materiais diversos mas com maior resistência à Areia e Resíduos Sedimentais que promovem abrasão.
Peso aproximado: Bomba 3" - 73kg /Bomba 4" - 76kg / Bomba 5½" - 140kg / Bomba 6½" - 184kg / Bomba 8" - 240kg. Peso pode variar de acordo com o modelo adquirido e liga metálica escolhida. Equipamentos possuem versões com bocais fixos, onde as mangueiras e mangotes são acoplados diretamente no bocal da carcaça e versões com bocais móveis de parafusar, onde as mangueiras e mangotes são acoplados em um bocal que posteriormente é parafusado no recalque/sucção da bomba. Nossas bombas draga não são alto escorvantes, por isso deve receber procedimento de escorva em todo o acionamento. As partes que compõe esta bomba draga e estão montadas no conjunto são:
1- Carcaça/Caracol ou bojo 2- Rotor 3- Flange Aperta Gaxeta 4- Discos de Proteção de Cavalete e Rotor 5- Eixo 6- Rolamentos 7- Cavalete/mancal 8- Aneis de vedação 9- Gaxeta 10- Parafusos/Porcas/Arruelas Fixação.
A instalação de motorização e acoplamento para utilizar esta bomba fica sob responsabilidade do cliente que adquire, devendo o mesmo consultar as informações operacionais de rendimento (RPM, Vazão e Alturas Manométricas Totais) para garantir o funcionamento adequado do conjunto.
Projetos de uso específico para esta bomba podem requerer cálculos de rendimento suplementares para a aplicação proposta. Consulte um profissional capacitado para garantir que a bomba atenda à demanda requerida em seu projeto.
