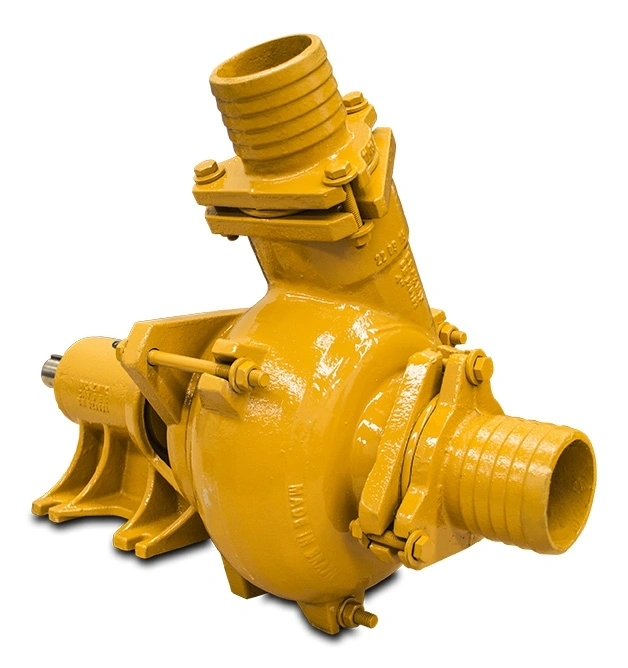

Bomba Draga 4" Bocal Parafusado
Bocais Móveis - Parafusados
Pequenos e Médios Serviços
R$ 2.415,00*
*O valor informado refere-se ao produto na versão em ferro fundido, definido para pessoa física no Brasil à vista ou parcelamento com acréscimo via link de pagamento intermediado pelo PagSeguro, sem frete. No caso de dúvidas para a compra e disponibilidade de estoque, contate nosso time de vendas.
BOMBA DRAGA 4 POLEGADAS | ||||
ROTAÇÃO MOTOR | POTÊNCIA DO MOTOR | VAZÃO | ALTURA SUCÇÃO | ALTURA RECALQUE |
2200 rpm | 25 CV | 185 m³/h | 5 mts | 17 mts |
20 CV | 130 m³/h | 4 mts | 20 mts | |
17 CV | 105 m³/h | 4 mts | 20 mts | |
1800 rpm | 15 CV | 150 m³/h | 3 mts | 8 mts |
12 CV | 120 m³/h | 3 mts | 8 mts | |
10 CV | 60 m³/h | 2 mts | 12 mts |
Dados referenciais de operação. Podem variar de acordo com o projeto proposto.
Descrição técnica
Bomba Draga 4 Polegadas para sucção de materiais sólidos em conjunto com água (30% sólido e 70% líquido).
Bomba INDICADA para;
- Areia em rios, lagos e açudes
- Seixo e pequenas pedras em rios, lagos e açudes (diâmetro máximo de 1,6 cm)
- Lodo e lama e resíduos de perfuração de poços
- Esgoto pluvial e fluvial
- Água limpa (sem sólidos em suspensão)
- Materiais orgânicos como dejetos de animais
- Irrigação por inundação
Bomba NÃO INDICADA para;
- Produtos alimentícios
- Água potável (que vá ser destinada ao consumo)
- Materiais orgânicos com fibras alongadas
- Líquidos Corrosivos
- Concreto ou similares
- Irrigação por aspersão ou meios de linha pressurizada
Observações Gerais;
- Este modelo de bomba NÃO É AUTO ESCORVANTE
- Conjunto sofre desgaste de abrasão quando draga sólidos e não há como dizer qual a durabilidade exata do conjunto nessas condições.
- Bomba fabricada em Ferro Branco Fundido (carcaça, discos de proteção e periféricos de vedação), Ferro Nodular (mancal) e aço (rotor, eixo, rolamentos e parafusos).
- Peso aproximado; Bomba de 3” = 75 kg, Bomba de 4” = R$ 76 kg.
INFORMAÇÕES DA OPERAÇÃO DA BOMBA;
É possível utilizar qualquer marca/modelo de motor, desde que atenda os requisitos abaixo;
- Faixa de rotação entre 1750 e 2250 RPM
- Potência mínima de 10 CV (para o rendimento mínimo de m³/h e AMT)
- Possua possibilidade de acoplamento direto via eixo chavetado ou acoplamento de polias
- Mangueira de sucção não deve ter mais de 3 metros de comprimento e desnível.

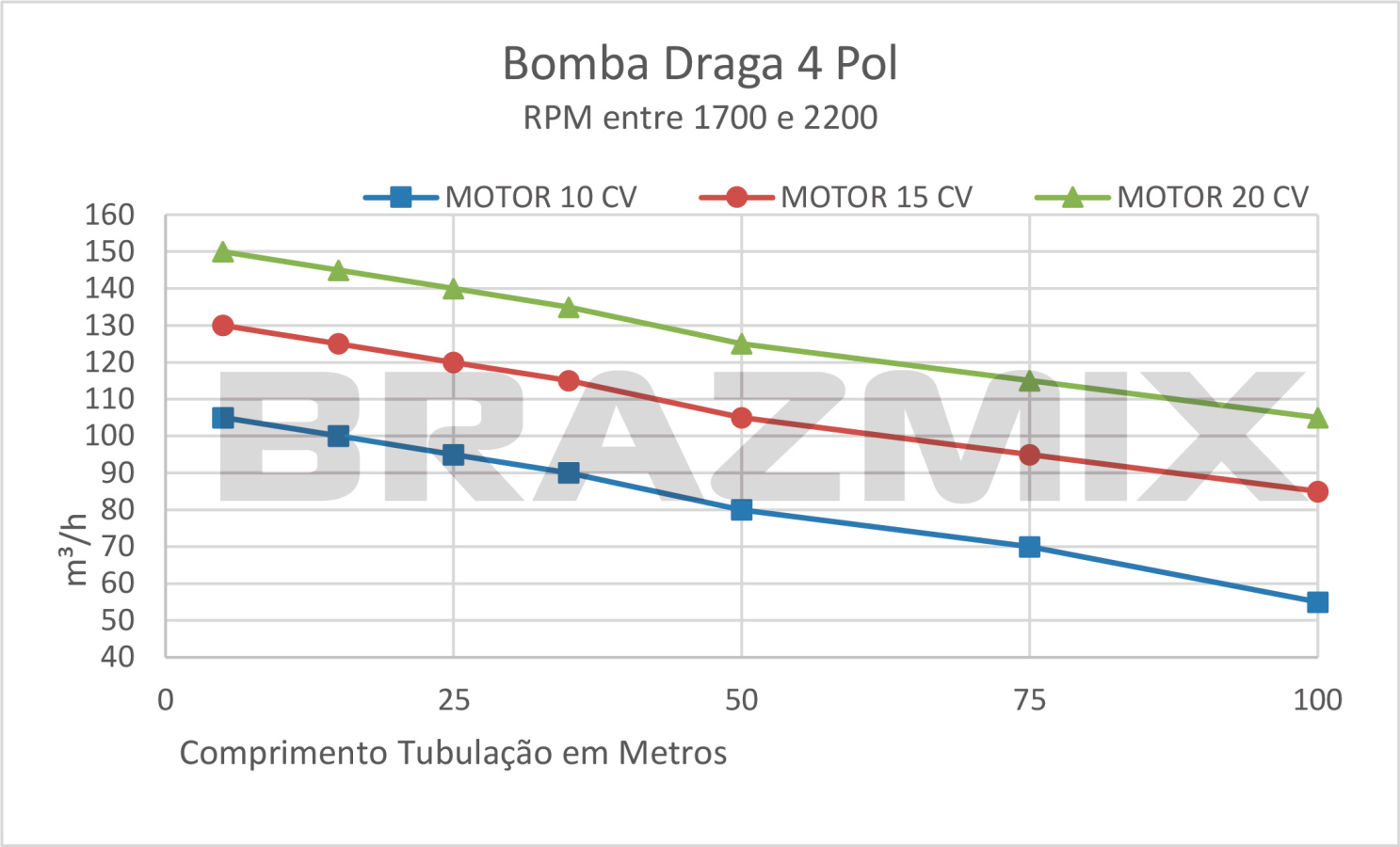

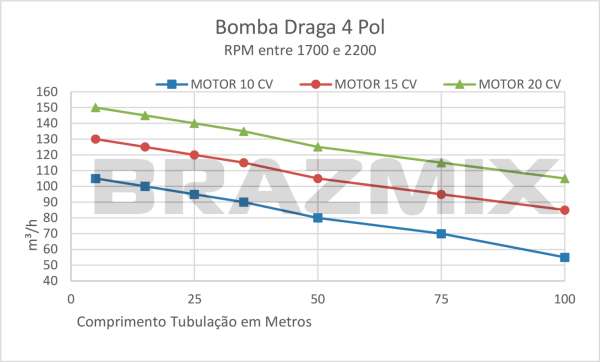

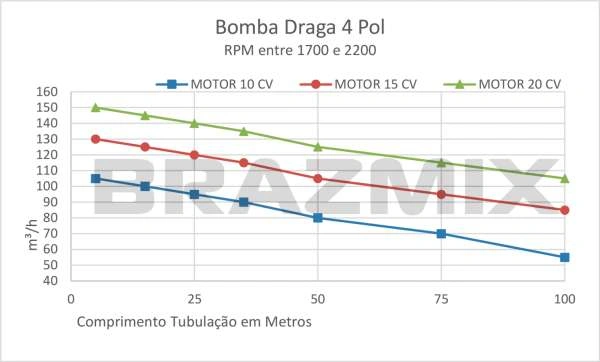

Rendimento Referencial pela potência do motor instalado;
10 CV - 60 m³/h - 10 mt de desnível - 50 mts distância horizontal
15 CV - 130 m³/h - 10 mt de desnível - 50 mts distância horizontal
20 CV - 150 m³/h - 15 mt de desnível - 100 mts distância horizontal
25 CV - 185 m³/h - 15 mt de desnível - 100 mts distância horizontal
É possível utilizar motores mais potentes e obter mais rendimento em m³/h e mais alcance em desnível e distância, porém não foram feitos testes que possam ser informados os números exatos da potência de motor requerida.
Esta bomba tem o sentido de rotação que não é compatível com o sentido de giro da maioria das tomadas de força dos tratores (cardam), porém ainda é possível utilizar a bomba para acoplar no trator caso sejam feitas adaptações na hora do acoplamento. Consulte informações adicionais para essa finalidade.
É recomendável utilizar válvula de pé (válvula cebola) na mangueira de sucção para facilitar o processo de escorva.
Processo de escorva é aquele em que, antes de ligar o motor, se completa com água toda a mangueira de sucção e bojo da bomba, garantindo que fique cheio para só então ligar o motor. Esse processo faz com que a bomba tenha capacidade de gerar pressão negativa e siga com a sucção por conta própria.
Durante o processo de dragagem, a mangueira de sucção não pode sugar ar. Isso fará com que ela pare sua operação até que faça um novo processo de escorva.
SE VOCÊ NÃO TEM EXPERIÊNCIA COM A MONTAGEM E OPERAÇÃO DE EQUIPAMENTOS MECÂNICOS, COGITE A POSSIBILIDADE DE AJUDA DE PESSOAL CAPACITADO.
ESTE É UM EQUIPAMENTO MECÂNICO QUE REQUER A INSTALAÇÃO DE MOTOR E ACOPLAMENTO, GARANTA SUA SEGURANÇA QUANDO FOR OPERAR O EQUIPAMENTO MONTADO.
ESTA BOMBA É FABRICADA EM MATERIAL FUNDIDO QUE TEM FRAGILIDADE À IMPACTOS, POR ISSO É NECESSÁRIO MANUSEAR COM CUIDADO DURANTE A INSTALAÇÃO.
ATENÇÃO; OS ENVIOS SÃO FEITOS A PARTIR DO RIO GRANDE DO SUL, O TEMPO DE TRANSPORTE PODE SER LONGO PARA AS REGIÕES NORTE E NORDESTE (MAIS DE 25 DIAS EM ALGUNS CASOS). CASO TENHA URGÊNCIA EM RECEBER O PRODUTO, TIRE SUAS DÚVIDAS PELO CHAT ANTES DE COMPRAR.
